   数控机床是数字控制机床（Computernumericalcontrolmachinetools）的简称，是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，用代码化的数字表示，通过信息载体输入数控装置。经运算处理由数控装置发出各种控制信号，控制机床的动作。按图纸要求的形状和尺寸，自动地将零件加工出来。



1 数控机床的组成及原理

数控机床是机电一体化的典型产品，是集机床、计算机、电动机及拖动、动控制、检测等技术为一体的自动化设备。数控机床的基本组成包括控制介质、数控装置、伺服系统、反馈装置及机床本体，见下图。



　　1.1 控制介质

数控机床工作时，不用人去直接操作机床，但又要执行人的意图，这就必须在任何数控机床之间建立某种联系，这种联系的中间媒介物称之为控制介质。在普通机床上加工零件时，由工人按图样和工艺要求进行加工。在数控机床加工时，控制介质是存储数控加工所需要的全部动作和刀具相对于工件位置等信息的信息载体，它记载着零件的加工工序。数控机床中，常用的控制介质有穿孔纸带、穿孔卡片、磁带和磁盘或其他可存储代码的载体，至于采用哪一种，则取决于数控装置的类型。早期时，使用的是8单位（8孔）穿孔纸带，并规定了标准信息代码ISO（国际标准化组织制定）和EIA（美国电子工业协会制定）两种代码。



1.2 数控装置

数控装置是数控机床的核心。其功能是接受输入装置输入的数控程序中的加工信息，经过数控装置的系统软件或逻辑电路进行译码、运算和逻辑处理后，发出相应的脉冲送给伺服系统，使伺服系统带动机床的各个运动部件按数控程序预定要求动作。一般由输入输出装置、控制器、运算器、各种接口电路、CRT显示器等硬件以及相应的软件组成。数控装置作为数控机床“指挥系统”，能完成信息的输入、存储、变换、插补运算以及实现各种控制功能。



1.3 伺服系统

机床上的执行部件和机械传动部件组成数控机床的进给系统，它根据数控装置发来的速度和位移指令控制执行部件的进给速度、方向和位移量。每个进给运动的执行部件都配有一套伺服系统。伺服系统的作用是把来自数控装置的脉冲信号转换为机床移动部件的运动，它相当于手工操作人员的手，使工作台（或溜板）精确定位或按规定的轨迹作严格的相对运动，最后加工出符合图样要求的零件。



1.4 反馈装置

反馈装置是闭环（半闭环）数控机床的检测环节，该装置可以包括在伺服系统中，它由检测元件和相应的电路组成，其作用是检测数控机床坐标轴的实际移动速度和位移，并将信息反馈到数控装置或伺服驱动中，构成闭环控制系统。检测装置的安装、检测信号反馈的位置，决定于数控系统的结构形式。无测量反馈装置的系统称为开环系统。由于先进的伺服系统都采用了数字式伺服驱动技术（称为数字伺服），伺服驱动和数控装置间一般都采用总线进行连接。反馈信号在大多数场合都是与伺服驱动进行连接，并通过总线传送到数控装置，只有在少数场合或采用模拟量控制的伺服驱动（称为模拟伺服）时，反馈装置才需要直接和数控装置进行连接。伺服电动机内装式脉冲编码器、旋转变压器、感应同步器、测速机、光栅和磁尺等都是NC机床常用的检测器件。



2 数控机床主要故障分析及数控机床维修



　　2.1 数控机床主轴伺服系统故障检查及维修

在维修主回路采用错位选触无环流可逆调速驱动系统的数控车床中所遇到的部分故障及处理方法。



（1）故障现象：1.8m卧车在点动时，花盘来回摆动。

检查：测量驱动控制系统中的±20V直流稳压电源的纹波为4V峰峰值，大大超过了规定的范围。

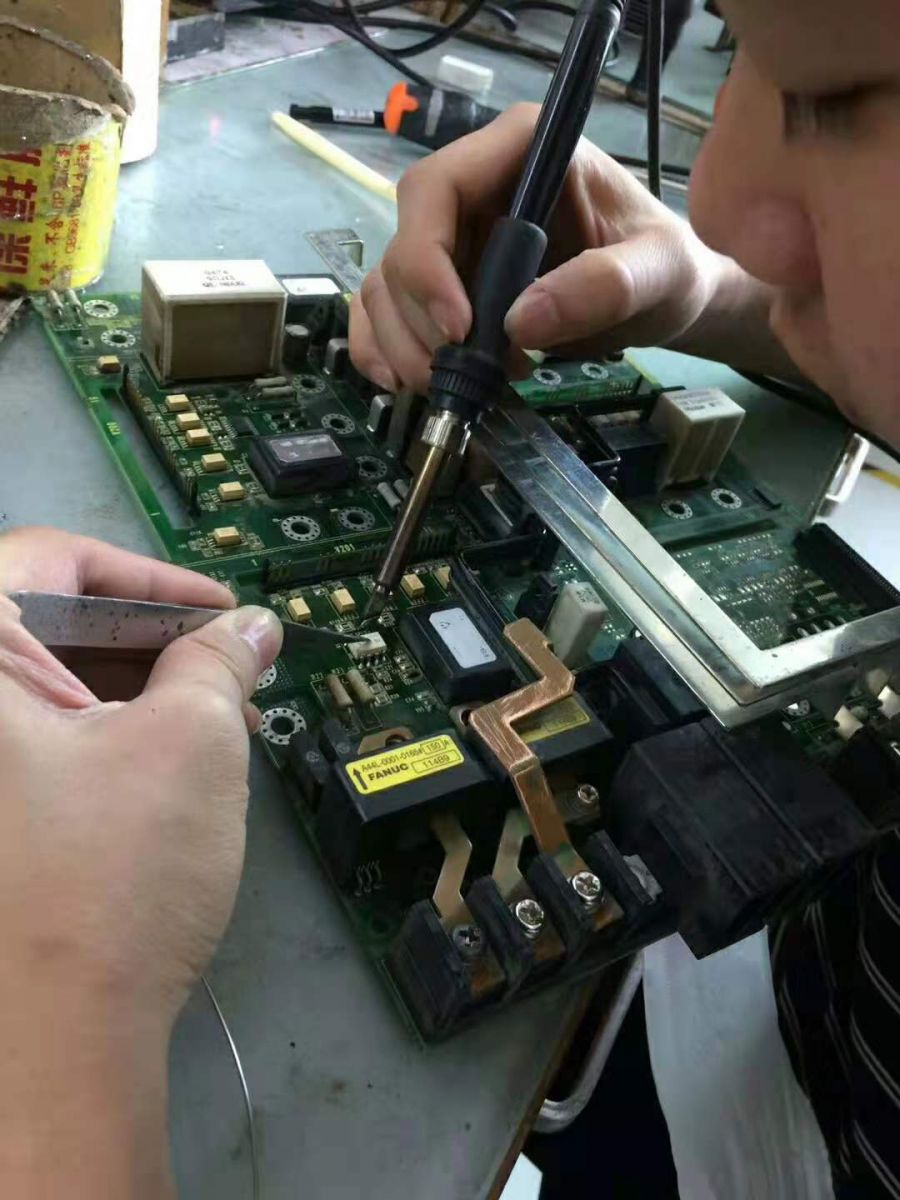

处理：将电压板中的100MF和1000MF滤波电容换下焊上新电容，并测量纹波只有几个毫伏后将电源板安装好，开机试运行，故障消除。



（2）故障现象：配套某系统的数控车床，当主轴在高速（3000r/min以上），机床出现异常振动。

处理：检查机床的主轴驱动是否连接，发现机床的主轴驱动器的接地线连接不良后，将接地线重新连接，机床可恢复正常。



2.2 机床PLC初始故障的诊断

机床PLC初始故障的诊断为了保护机床和维修方便，PLC有显示和检测机床故障的能力。一旦发生故障，维修人员就能根据机床的故障显示号去确定故障类别，予以排除。但在实际加工过程中，我们发现有时PLC同时显示几个故障，它们是由某一个故障引起的连锁故障，排除了初始的引发故障，其他故障报警就消失了。可是从机床PLC显示的所有报警故障中，维修人员并不知道哪个故障是初始引发故障，维修人员只能逐个故障去查，这就增加了维修难度。机床PLC初始故障诊断功能，通过PLC程序，准确判断出初始故障的报警号。维修中，首先排除初始故障，其他引发故障自行消失，这样就极大地方便了机床的维修，提高了机床维修的快速性和准确性。初始故障诊断原理设计的PLC程序不单单是把各个故障都能检测和显示出来，还能把最关键的初始故障自动判断出来。



2.3 数控设备检测元件故障及维修

检测元件是数控机床伺服系统的重要组成部分，它起着检测各控制轴的位移和速度的作用，它把检测到的信号反馈回去，构成闭环系统。测量方式可分为直接测量和间接测量：直接测量就是对机床的直线位移采用直线型检测元件测量，直接测量常用的检测元件一般包括：直线感应同步器、计量光栅、磁尺激光干涉仪。间接测量就是对机床的直线位移采用回转型检测元件测量，间接测量常用的检测元件一般包括：脉冲编码器、旋转变压器、圆感应同步器、圆光栅和圆磁栅。 在数控设备的故障中，检测元件的故障比例是比较高的，只要正确的使用并加强维护保养，对出现的问题进行深入分析。就一定能降低故障率，并能迅速解决故障，保证设备的正常运行。



　　2.4 数控机床主传动系统故障诊断与维修

在数控机床在加工时，可能由于断续切削、加工余量不均匀、运动部件不平衡以切削过程中的自振动等原因引起冲击力和交变力，使主轴产生振动，影响加工精度和表面粗糙度，严重时甚至可能破坏刀具主轴系统中的零件，使其无法工作。主轴系统的发热使其中所有零件产生热变形，降低传动效率，破坏零部件之间的相对位置精度和运动精度，从而造成加工误差。因此，主轴部件组要具有较高的固有频率，较好的动平衡，且要保持合适的配合精度，并要进行循环润滑。



主轴发热主轴轴承预紧力过大，造成主轴回转时摩擦过大，引起主轴温度急剧升高。可以通过重新调整主轴轴承预紧力加以排除；主轴轴承磨损或损坏，也会造成主轴回转时摩擦过大，引起主轴温度急剧升高。可以通过更换新轴承加以排除；主轴润滑油脏或有杂质，也会造成主轴回转时阻力过大，引起主轴温度升高。通过清洗主轴箱，重新换油加以排除；主轴轴承润滑油脂耗尽或润滑油脂过多，也会造成主轴回转时阻力、摩擦过大，引起主轴温度升高。通过重新涂抹润滑脂加以排除。主轴强力切削时停转主轴电动机与主轴连接的传动带过松，造成主轴传动转矩过小，强力切削时主轴转矩不足，产生报警，数控机床自动停机。通过重新调整主轴传动带的张紧力，加以排除；主轴电动机与主轴连接的传动带表面有油，造成主轴传动时传动带打滑，强力切削时主轴转矩不足，产生报警，数控机床自动停机。通过用汽油或酒精清洗后擦干净加以排除。



主轴工作时噪声过大是主轴部件动平衡不良，使主轴回转时振动过大，引起工作噪声。需要机床生产厂家的专业人员对所有主轴部件重新进行动平衡检查与调试；主轴传动齿轮磨损，使齿轮啮合间隙过大，主轴回转时冲击振动过大，引起工作噪声。需要机床生产厂家的专业人员对主轴传动齿轮进行检查、维修或更换；主轴支承轴承拉毛或损坏，使主轴回转间隙过大，回转时冲击、振动过大，引起工作噪声。需要机床生产厂家的专业人员对轴承进行检查、维修或更换；主轴传动带松弛或磨损，使主轴回转时摩擦过大，引起工作噪声。通过调整或更换传动带加以排除。



数控机床故障产生的原因是多种多样的，有机械问题、数控系统的问题、传感元件的问题、驱动元件的问题、强电部分的问题、线路连接的问题等。在检修过程中，要分析故障产生的可能原因和范围，然后逐步排除，直到找出故障点，切勿盲目的乱动，否则，不但不能解决问题。还可能使故障范围进一步扩大。总之，在面对数控机床故障和维修问题时，首先要防患于未然，不能在数控机床出现问题后才去解决问题，要做好日常的维护工作和了解机床本身的结构和工作原理，这样才能做到有的放矢



3 结论

在数控机床维修中推广应用新技术、新工艺、新材料，做好数控的技术改造和局部改装设计管理工作，搞好数控机床维修用工、检、量具的管理，搞好数控设备维修的质量管理等工作。只有这样，才能做好数控机床的维修工作，保障数控机床的正常运行，从而保障企业生产的顺利运行。所以，无论是CNC系统，机床强电，还是机械、液压、气路等，只要有可能引起该故障的原因，都要尽可能全面地列出来，进行综合判断和筛选，然后通过必要的实验达到确诊和最终排除故障的目的。
